手持式內窺鏡 XLG4-Mentor Visual iQ 是北京韋林公司銷售的美國韋林進口工業視頻內窺鏡旗艦產品，其組成結構包括：光源、電源、探頭、觸摸屏、主機處理系統、操作按鍵和搖桿等。檢測時，由探頭中的光纖束將光源光線傳輸至前端照亮檢測區域，由探頭端部的攝像頭組件將圖像轉換為電子圖像，通過探頭傳至手持機屏幕上。在該過程中，檢測人員可以按需執行更多操作，本文從操作者使用的角度，介紹與操控相關的組成結構以及基本功能。

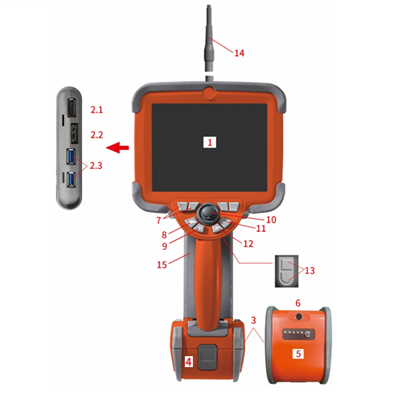

一、XLG4-Mentor Visual iQ的組成結構圖（如右圖）

二、XLG4-Mentor Visual iQ的各組件名稱及使用方法概述

1. 觸摸屏；

2. 用于外接顯示設備的DisplayPort輸出端(2.1)，方便電腦訪問工業內窺鏡的USB 3.0B型端口(2.2) ，以及便于在外接存儲介質上存儲內窺檢測圖像及視頻的USB 3.0A型端口(2.3) ；

3. 2小時鋰電池；

4. 電池拆卸按鈕；

5. 電池充電指示燈；

6. 充電輸入接口；

7. 4個功能按鍵；

8. 返回按鍵：短按返回上級菜單，長按移至實時內窺檢測畫面或開機；

9. 保存按鍵：短按啟動快速保存，長按打開/關閉保存菜單，雙擊此按鍵可保存檢測畫面截屏；

10. 操縱桿：控制導向和菜單導航；

11. Enter按鍵短按在鎖定圖像和動態圖像間切換，菜單操作時為完成/確認，長按進行3DPM測量圖像捕捉；

12. 菜單按鍵：短按打開/關閉主菜單，長按在第一行/第二行軟功能按鍵間切換。遵照圖示的導航順序對主菜單進行導航并選擇語言；

13. 扳機按鍵1(上)：同Enter按鍵功能，或設置為錄制視頻按鍵。扳機按鍵2(下)：短按可切換導向粗/微調，微調模式下，屏幕顯示鎖定圖標。長按可復位導向；

14. 探頭組件；

15. 可互換的視頻探頭(包括探頭組件)。

以上介紹了韋林手持式進口視頻內窺鏡 XLG4-Mentor Visual iQ 的組成結構。熟悉其中各組件和對應的功能后，檢測人員可以在檢測過程中按需觸發相應的功能，包括：拍照、錄像、導向控制、執行三維掃描測量等，讓檢測過程更為高效和流暢，在渦輪發動機、機身、汽車發動機、管道、容器、風力發電機齒輪箱等的檢測中，收獲更高效可靠的檢測結果。
