使用視頻內窺鏡檢查焊縫及焊接接頭的注意事項
焊接是工業領域的常用制造工藝，由于焊條或者焊工操作問題，可能影響焊接質量，比如：焊條受潮或被污染造成的焊縫質量問題、焊接操作不規范導致母材點焊處電弧燒傷留下應力穿漏隱患等。這些焊接缺陷可能涉及焊縫，也可能涉及包括焊縫、熔合區、熱影響區的整個焊接接頭。
為什么選擇視頻內窺鏡？
視頻內窺鏡是檢查焊縫及焊接接頭外觀缺陷的常用設備，特別是針對焊縫背面這種視力不可達區域，在視頻內窺鏡的輔助下，可以獲得與直接目視檢測近乎相同的直觀檢測效果，發現焊縫及熱影響區的變色氧化、咬邊、內凹等缺陷，以及焊接接頭成形不良、燒穿、內凹、未焊透、裂紋、未熔合等問題。
使用視頻內窺鏡檢查焊縫及焊接接頭的設備選擇注意事項：
1. 探頭的彎曲性能。視頻探頭應具有良好的柔軟度，從而可以在管道彎曲處順利導向通過、到達目標區域；
2. 照明強度調節能力。金屬是焊接的常見對象，檢測時過亮的照明可能導致焊縫及接頭表面反射光過強，因此視頻內窺鏡應具有自適應智能調節輸出光強的能力，最好同時配合有手動調節機制，有助于發現焊縫或接頭處的外觀表面缺陷；
3. 色彩還原度。焊縫氧化缺陷是重要檢測內容之一，而顏色變化是氧化缺陷的重要外部特征，因此應選擇色彩還原度較好的視頻內窺鏡，以便于甄別氧化缺陷；
4. 探頭導向以及視向的可選擇性。為了全面觀察焊縫及接頭質量，需要多角度觀察，針對不同管徑的情況，需要視頻探頭導向靈活，或者可以配置不同視向的鏡頭。
使用視頻內窺鏡檢查焊縫及焊接接頭的操作注意事項：
1. 正確配置檢測設備。對于管徑較大的情況，建議選擇具有電控導向能力的探頭以便精準調節獲取理想觀測角度；但是如果管徑比較細，導向操作有可能難以施展，這種情況下建議分別使用直視和側視鏡頭實施對焊縫及接頭的檢測，以便選擇使缺陷形貌特征清晰可見的觀察角度，易于定性缺陷。
2. 通道的選擇。建議分別從被檢測管道兩端或設備的不同探孔實施檢測，從不同方向覆蓋檢測避免遺漏。
3. 使用輔助工裝。通常工業內窺鏡廠商可提供一些針對性的工裝，也可以根據焊縫檢測現場環境自制工裝，目的在于順利推送探頭，避免在推送過程中發生不必要的剮蹭磕碰。
4. 務必做到耐心和細心。將視頻探頭送達檢測區域實施檢測時，應緩慢移動探頭，仔細觀察；特別是檢查到熱影響區、觀察是否有氧化色時，建議采用小范圍、直線進退式掃查，以保證檢測的精細程度。
焊接工藝在精細化工、化纖、能源等領域的眾多管道以及熱交換器、塔器等很多設備都有應用，應用的廣泛性，無疑對焊接質量提出了更高的要求，也對檢測手段提出了不一般的挑戰，視頻內窺鏡憑借效果直觀、配置靈活、檢測準確的特點成為檢查焊縫及焊接接頭的理想助手。

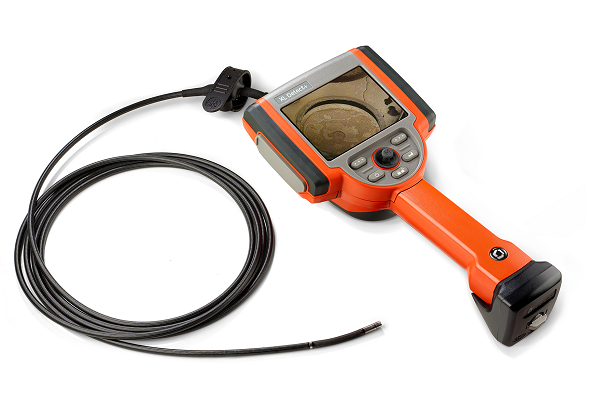

如下是擅長焊接檢測的韋林工業視頻內窺鏡 Everest XL Detect ，請點擊圖片查看產品參數。
